1ED31xxMU12H（1ED-X3 Compact）栅极驱动IC是采用PG-DSO-8封装的单通道、电流隔离式栅极驱动IC，适用于IGBT、MOSFET和SiC MOSFET。它们在独立的源极和漏极引脚提供高达14.0 A的典型输出电流，或在额外配备3.0 A有源米勒钳位时提供10.0 A的典型输出电流。 输入逻辑引脚使用CMOS阈值电平，可在3 V至15 V的宽输入电压范围内工作，以支持3.3 V微控制器。 通过无芯变压器技术实现跨隔离屏障的数据传输。所有型号均具备逻辑输入和驱动器输出欠压锁定（UVLO）以及主动关断功能。这些栅极驱动器已通过UL 1577认证。

描述

1ED31xxMU12H（1ED-X3紧凑型）栅极驱动IC是采用PG-DSO-8封装、用于IGBT、MOSFET和SiC MOSFET的单通道电气隔离栅极驱动IC。它们在独立的源极和漏极引脚提供高达14.0 A的典型输出电流，或在配备额外3.0 A有源米勒钳位时提供10.0 A的典型输出电流。输入逻辑引脚在3 V至15 V的宽输入电压范围内工作，采用CMOS阈值电平以支持3.3 V微控制器

品牌名称：Infineon(英飞凌)

商品型号：1ED3124MU12HXUMA1

商品编号：C5353840

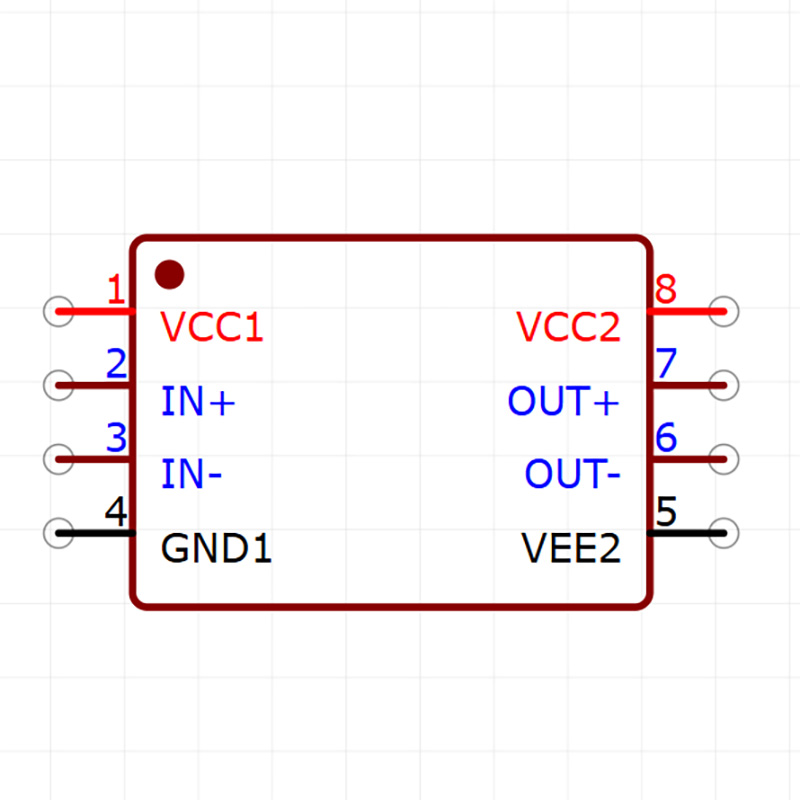

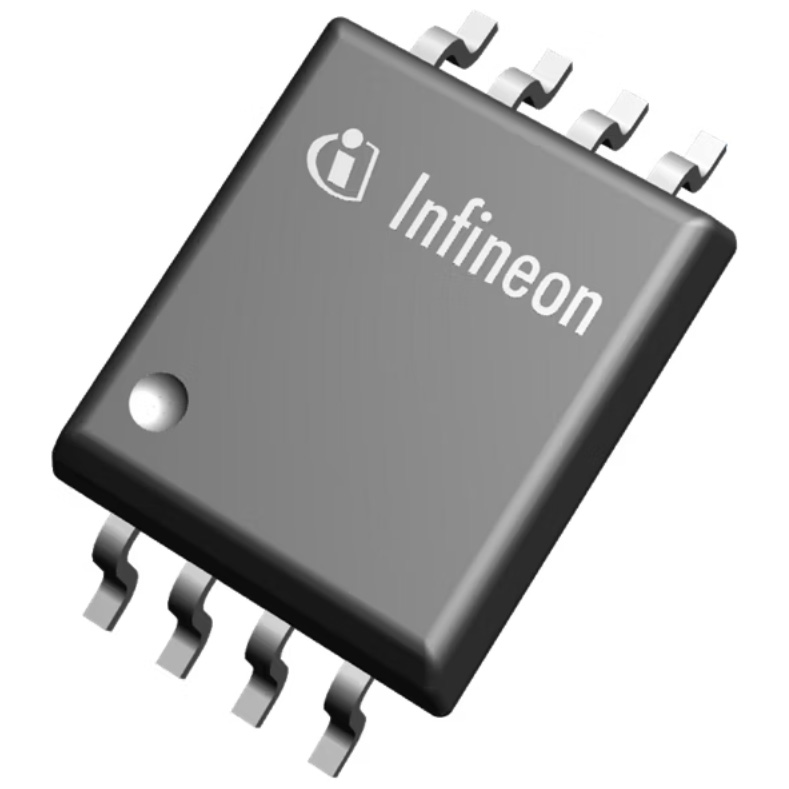

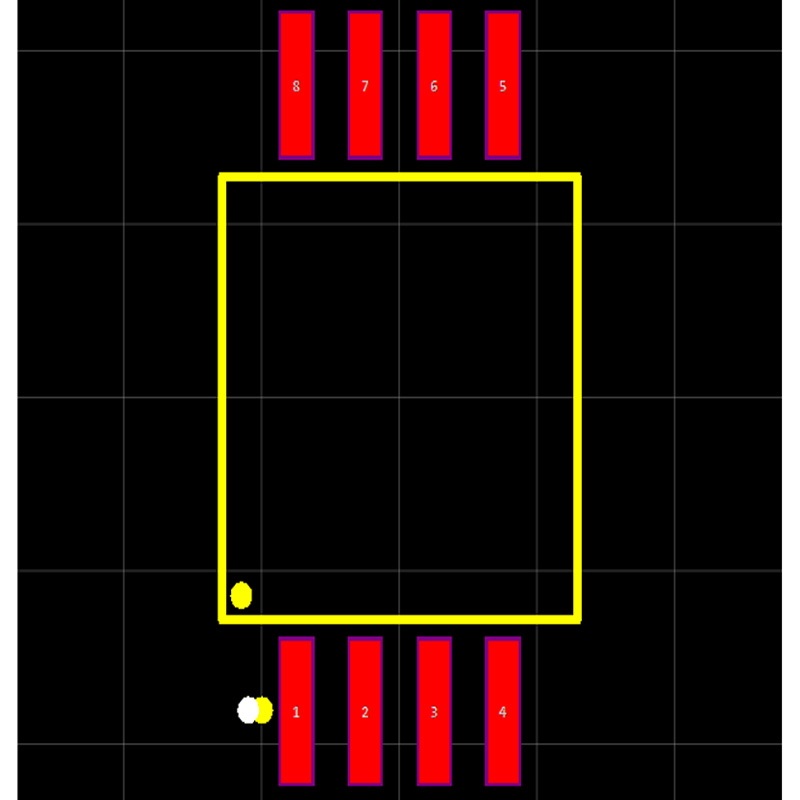

商品封装：DSO-8

包装方式：编带

商品毛重：0.61克(g)

商品目录 栅极驱动芯片

驱动配置 半桥

负载类型 MOSFET；IGBT

驱动通道数 1

灌电流(IOL) 14A

拉电流(IOH) 14A

工作电压 10V~35V

上升时间(tr) 15ns

下降时间(tf) 15ns

传播延迟 tpLH 90ns

传播延迟 tpHL 90ns

特性 欠压保护(UVP)；短路保护(SCP)

工作温度 -40℃~+125℃

输入高电平(VIH) 2.5V

输入低电平(VIL) 1.1V

静态电流(Iq)1.1mA
